穩定性:
主軸熱平衡試驗及循環冷卻系統,保證主軸長時工作,溫度相對恒定。全封閉式主軸箱結構,負壓保護裝置,防異物滲透。
-
特性:
結構緊湊,體積小,質量輕,加減速快。振動小,噪音小,平衡性好,熱特性好。精度高,剛性高,穩定性高,效率高。
-
精度:
在恒溫恒濕環境下,主軸在高精密磨床上,一次裝卡加工完成。嚴格主軸裝配工藝,專用檢測儀器,確保了主軸精度。
-
性能:
電主軸電機直驅,零傳動,振動小,噪音小,動能損失少。低轉速大扭矩,在插補銑削狀態時,主軸動力高輸出。
-
剛性:
高精度高剛性主軸結構,承受較大的軸向負荷,實現重切削及以車代磨。
-
效率:
電主軸全周鎖緊制動,加減速干凈利落,從不拖泥帶水。
主軸
主軸扭矩
平衡精度
主軸的跳動
主軸錐孔的跳動(300mm長)
主軸的端面跳動

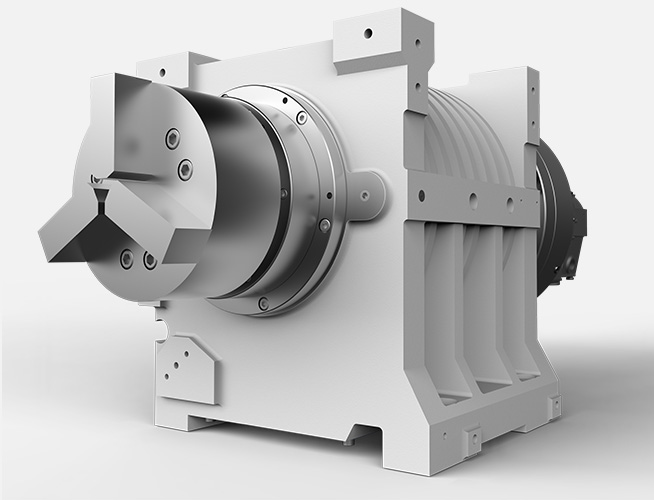

高精度高剛性同步伺服直驅電主軸
刀塔
液壓鎖緊力
刀塔分度重復定位精度
刀塔分度重復定位精度
相鄰到位換刀時間

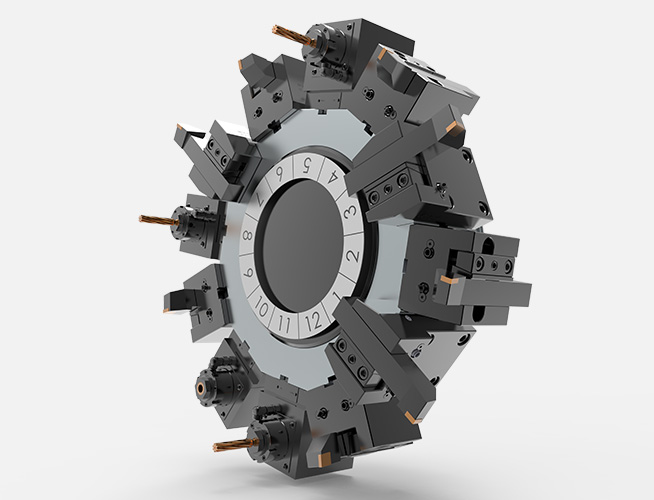

高精度高剛性伺服液壓動力刀塔
-
剛性:
齒盤采用液壓強力鎖緊,保證7Mpa高壓冷卻水通過刀塔時仍保持足夠拉緊力,確保大吃刀量車削及鉆銑一次完成。
齒盤采用特殊材料,耐磨性高、硬度高、抗沖擊能力強。
-
動力刀塔:
動力刀塔采用BMT接口,四鍵定位,螺栓緊固,定位可靠、精度高、剛性高。
銑軸采用大功率電機,扭矩大,轉速高。
-
穩定性:
換刀時刀塔無抬升,有效防止鐵屑、水霧等異物滲入,提高刀塔穩定性。
伺服電機直驅,簡化傳動結構和控制環節,提高刀塔可靠性。
-
效率:
分度快,相鄰刀位換刀時間短。
智能雙向最短換刀路徑,退刀同步換刀,高速進給,減少非切削時間。
-
精度:
刀塔采用伺服電機預定位,分度齒盤精定位,液壓卡緊的基本結構,分度精度高。
-
性能:
可滿足7Mpa高壓水?dāng)嘈夹枨?,排除加工過程鐵屑纏繞,降低加工溫度,延長刀具使用壽命,適用于自動化加工。
尾座
尾座推力范圍
尾座最大速度
尾座最小速度
內置死頂尖

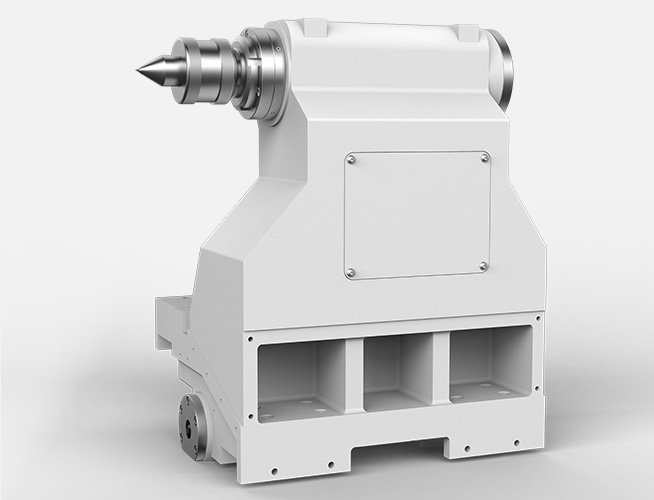

高精度高剛性可編程伺服尾座
-
精度:
伺服尾座采用直線導軌支撐,且按照第二Z軸設計與制造,幾何精度高。
類似副主軸設計,內置死頂尖結構,高精度軸承支撐,回轉精度高。
-
特性:
移動距離及推力可在程序中設定,適應于長軸類零件的自動化加工。
-
穩定性:
伺服尾座采用堅固的整體式設計,伺服電機直驅,防護徹底,可穩定批量加工長軸類零件。
-
效率:
可編程伺服尾座可高速移動至工件,可高速后退至行程內設定的位置。
-
剛性:
尾座采用寬間隔直線導軌支撐,高精度旋轉套筒結構,可承受較強推力,剛性強。
-
性能:
可編程伺服尾座采用伺服電機直驅,可選用M.T.4內置死頂尖,保證加工精度。
