高精度高剛性機械主軸
? 高精度高剛性主軸結構。
? 高精度動平衡。
? 主軸剛性量化測量。
? 主軸熱平衡實驗。
? 動態精度實驗。

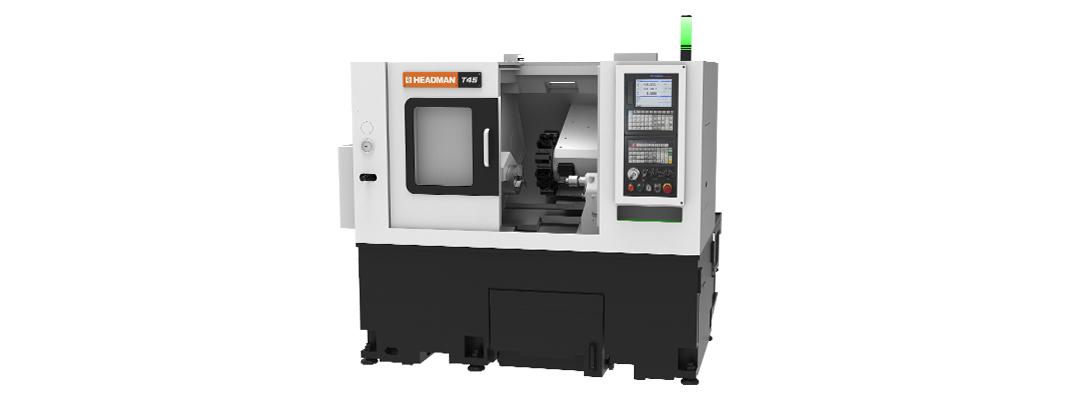

產品外觀
產品亮點
-
-
高精度高剛性伺服液壓刀塔
? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。
? 刀塔內部全密封，轉位無抬升。
? 換刀速度快，定位精度高。
? 可承受7Mpa高壓水力。
數控系統
-
卓越性能
采用SIEMENS 828D系統，擁有80位浮點數納米計算精度、ISO語言編譯器且兼容各種編程語言、短信功能、數控仿真及動畫支持等特色。
-
智能化編程
通過智能化編程使得操作者無需掌握復雜的G代碼（EIA/ISO)，機床操作非常簡單。在PC機環境下的實時模擬操作和編程可以方便的實現工藝與編程集成，為建立制造執行系統提供了方便。
-
堅固耐用
SIEMENS 828D數控系統采用壓鑄鎂操作面板前蓋、基于面板且接口很少的CNC設計以及高防護等級，可在惡劣環境中可靠運行。無風扇、無硬盤的設計以及無需緩沖的NVRAM存儲器技術，使SIEMENS 828D成為免維護的數控系統。
-
用戶友好性
SIEMENS 828D數控系統采用具有短行程按鍵的數控全鍵盤和高分辨率彩色顯示屏，易于操作。CNC數據可以通過操作面板正面的USB和RJ45接口快速簡單地傳輸。
技術參數
| 加工區 | |
|---|---|
| 最大回轉直徑 | 450mm |
| 最大加工直徑 | 300mm |
| 最大加工長度 | 310mm |
| 最大棒料直徑 | 45mm |
| 主軸 | |
|---|---|
| 最高轉速（機械主軸） | 5000r/min |
| 主機功率（連續/30min） | 7.5/11kw |
| 主軸端部形式 | A2-5 |
| 主軸孔直徑 | 56mm |
| 刀塔 | |
|---|---|
| 刀具數量 | 8 |
| 換刀時間 | 0.15s |
| 最大鏜刀桿直徑 | 32mm |
| 刀方規格 | 20mm*20mm |
| 行程 | |
|---|---|
| X軸行程 | 175mm |
| Z軸行程 | 330mm |
| X軸快速進給速度 | 30m/min |
| Z軸快速進給速度 | 36m/min |
| 精度 | |
|---|---|
| X軸雙向定位精度 | 0.008mm |
| Z軸雙向定位精度 | 0.008mm |
| X軸單向重復定位精度 | 0.003mm |
| Z軸單向重復定位精度 | 0.003mm |
| 尺寸 | |
|---|---|
| 標準機床長度 | 2071mm |
| 標準機床寬度 | 1646mm |
| 標準機床高度 | 1727mm |
| 標準機床重量 | 3220kg |
聯系我們
*產品（含具體配置、相關細節、外觀、技術參數等）以最終實物為準，設計與規格如有變動，恕不另行通知。最終解釋權歸海德曼所有。
本產品網頁中提及的具體配置、相關細節、外觀、技術參數等，不具有任何約束力。
具體的零售交易價格、產品配置及交易細節請與官方授權機構及人員確定，其他渠道可能導致您的財產及權益受到損失。
更多詳情，敬請蒞臨海德曼及各區域辦事處，或致電0576-87212222、0576-87370888。
