? 海德曼特殊電主軸結構設計?？沙惺茌^大的軸向負荷，實現重切削及以車代磨。
? 低轉速大扭矩，保證機床在插補銑削狀態時的主軸動力高輸出。
? 電主軸電機直驅，零傳動，振動小，噪音小，動能損失少。
? 精度高，剛性高，穩定性高，效率高。
? 平衡性好，耗能低，發熱小。

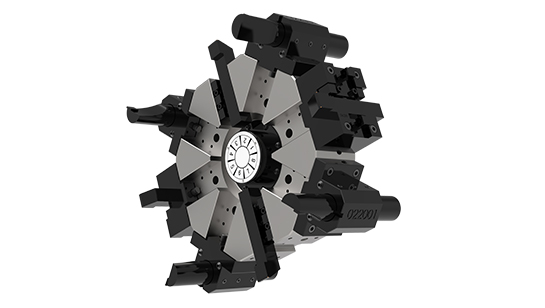

? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。
? 刀塔內部全密封，轉位無抬升。
? 換刀速度快，定位精度高。
? 可承受7Mpa高壓水力。
采用GSKLink工業以太網總線， 最高運行速度100m/min。標配GR-L系列伺服裝置及高分辨率絕對式編碼器的伺服電機， 可連接光柵尺、磁阻、磁柵、圓光柵編碼器等實現進給軸全閉環控制和高精度Cs軸控制。
系統調試向?qū)Чδ馨凑{(diào)試步驟、功能模塊等項目列出了需要調試的參數， 簡化機床調試過程。
具備語法檢查、軌跡預覽、機床故障診斷功能， 及操作日志、報警日志、加工日志的記錄功能，方便了程序的校驗、故障的診斷和維修。
基于以太網LAN接口， 可實現對數控機床的遠程監控、故障診斷及可靠性數據的采集與分析。包括加工文件、參數文件、刀偏文件等數據的上傳下載， 真正實現遠程監視的功能。 支持FTP通訊傳輸協議。
| 加工區 | |
|---|---|
| 最大回轉直徑 | 550mm |
| 最大加工直徑 | 320mm |
| 最大加工長度 | 280mm |
| 最大棒料直徑 | 51mm |
| 主軸 | |
|---|---|
| 最高轉速（電主軸） | 5000r/min |
| 主機功率（連續/30min） | 11/15kw |
| 主軸端部形式 | A2-6 |
| 主軸孔直徑 | 62mm |
| 刀塔 | |
|---|---|
| 刀具數量 | 12 |
| 換刀時間 | 0.2s |
| 最大鏜刀桿直徑 | 32mm |
| 刀方規格 | 25mm |
| 行程 | |
|---|---|
| X軸行程 | 190mm |
| Z軸行程 | 330mm |
| X軸快速進給速度 | 28m/min |
| Z軸快速進給速度 | 33m/min |
| 精度 | |
|---|---|
| X軸雙向定位精度 | 0.01mm |
| Z軸雙向定位精度 | 0.01mm |
| X軸單向重復定位精度 | 0.005mm |
| Z軸單向重復定位精度 | 0.005mm |
| 尺寸 | |
|---|---|
| 標準機床長度 | 2063mm |
| 標準機床寬度 | 1780mm |
| 標準機床高度 | 1880mm |
| 標準機床重量 | 3300kg |
*產品（含具體配置、相關細節、外觀、技術參數等）以最終實物為準，設計與規格如有變動，恕不另行通知。最終解釋權歸海德曼所有。
本產品網頁中提及的具體配置、相關細節、外觀、技術參數等，不具有任何約束力。
具體的零售交易價格、產品配置及交易細節請與官方授權機構及人員確定，其他渠道可能導致您的財產及權益受到損失。
更多詳情，敬請蒞臨海德曼及各區域辦事處，或致電0576-87212222、0576-87370888。
