高精度高剛性同步伺服直驅電主軸
? 海德曼特殊電主軸結構設計?？沙惺茌^大的軸向負荷，實現重切削及以車代磨。
? 低轉速大扭矩，保證機床在插補銑削狀態時的主軸動力高輸出。
? 電主軸電機直驅，零傳動，振動小，噪音小，動能損失少。
? 精度高，剛性高，穩定性高，效率高。
? 平衡性好，耗能低，發熱小。

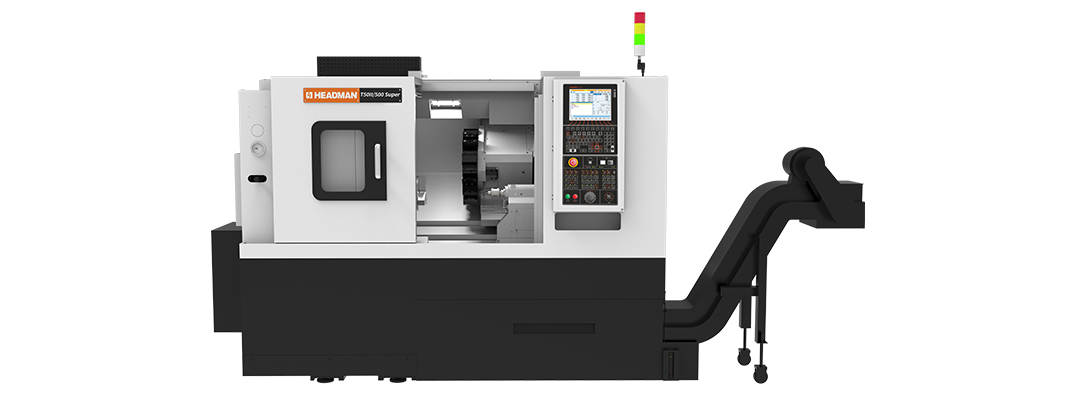

產品外觀
產品亮點
-
-
高精度高剛性伺服液壓刀塔
? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。
? 刀塔內部全密封，轉位無抬升。
? 換刀速度快，定位精度高。
? 可承受7Mpa高壓水力。
數控系統
-
用戶友好性
海德曼數控系統支持華系、日系兩套G代碼編程，如兼容FANUC、 廣數等G代碼。界面符合用戶主流操作習慣（可自定義界面）。
-
強大的切削加工技術
①具有直接手動MST（快捷鍵）調用功能；②具有4GB以上超大程序內存、支持網線傳輸程序；③支持車削斷屑，螺紋斷屑，切槽斷屑等；④支持螺紋二次裝夾復刀；⑤支持變轉速車螺紋，實現粗、精車不同轉速車螺紋。
-
多種實用技術
①支持程序校驗，即軌跡仿真功能；②支持手輪示教（手輪試切）功能；③支持摩擦力補償功能（處理過象限紋）；④具有“行車記錄儀”日志記錄功能、撞機保護鎖界面功能；⑤具有快捷鍵功能，如“ALT+P”在線截屏、“ALT+SPACE”中英文輸入法切換等；⑥支持外接桁架功能，包括華數桁架、第三方桁架。
-
iNC-Clond數控云管理
海德曼數控系統通過云數控聯網，可以實現手機、電腦iNC-Clond遠程運維管理（遠程維護、生產管理）。
技術參數
| 加工區 | |
|---|---|
| 最大回轉直徑 | 550mm |
| 最大加工直徑 | 350mm |
| 最大加工長度 | 516mm |
| 最大棒料直徑 | 51mm |
| 主軸 | |
|---|---|
| 最高轉速（電主軸） | 5000r/min |
| 主機功率（連續/30min） | 11/15kw |
| 主軸端部形式 | A2-6 |
| 主軸孔直徑 | 62mm |
| 刀塔 | |
|---|---|
| 刀具數量 | 12 |
| 換刀時間 | 0.2s |
| 最大鏜刀桿直徑 | 40mm |
| 刀方規格 | 25mm |
| 行程 | |
|---|---|
| X軸行程 | 185mm |
| Z軸行程 | 560mm |
| X軸快速進給速度 | 30m/min |
| Z軸快速進給速度 | 36m/min |
| 精度 | |
|---|---|
| X軸雙向定位精度 | -mm |
| Z軸雙向定位精度 | -mm |
| X軸單向重復定位精度 | -mm |
| Z軸單向重復定位精度 | -mm |
| 尺寸 | |
|---|---|
| 標準機床長度 | 2600mm |
| 標準機床寬度 | 1780mm |
| 標準機床高度 | 1775mm |
| 標準機床重量 | 3820kg |
聯系我們
*產品（含具體配置、相關細節、外觀、技術參數等）以最終實物為準，設計與規格如有變動，恕不另行通知。最終解釋權歸海德曼所有。
本產品網頁中提及的具體配置、相關細節、外觀、技術參數等，不具有任何約束力。
具體的零售交易價格、產品配置及交易細節請與官方授權機構及人員確定，其他渠道可能導致您的財產及權益受到損失。
更多詳情，敬請蒞臨海德曼及各區域辦事處，或致電0576-87212222、0576-87370888。
