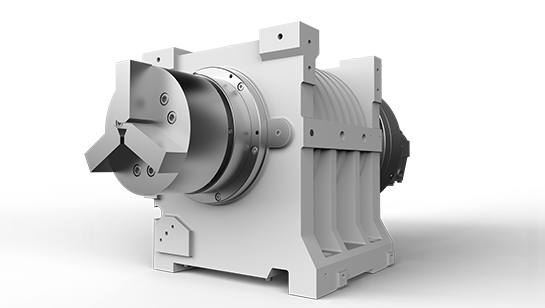

高精度高剛性同步伺服直驅電主軸
? 海德曼特殊電主軸結構設計??沙惺茌^大的軸向負荷,實現重切削及以車代磨。
? 低轉速大扭矩,保證機床在插補銑削狀態時的主軸動力高輸出。
? 電主軸電機直驅,零傳動,振動小,噪音小,動能損失少。
? 精度高,剛性高,穩定性高,效率高。
? 平衡性好,耗能低,發熱小。
? 海德曼特殊電主軸結構設計??沙惺茌^大的軸向負荷,實現重切削及以車代磨。
? 低轉速大扭矩,保證機床在插補銑削狀態時的主軸動力高輸出。
? 電主軸電機直驅,零傳動,振動小,噪音小,動能損失少。
? 精度高,剛性高,穩定性高,效率高。
? 平衡性好,耗能低,發熱小。

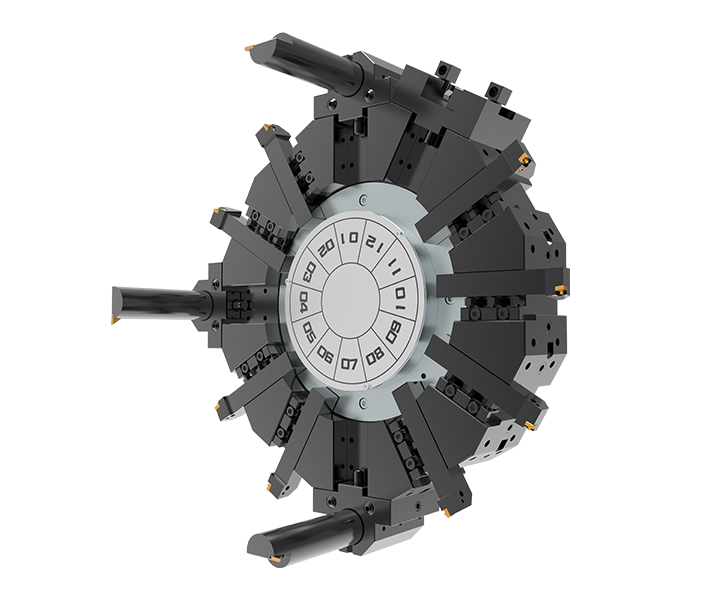

? 刀塔采用伺服電機分度,齒盤精定位,液壓夾緊的設計結構。
? 刀塔內部全密封,轉位無抬升。
? 換刀速度快,定位精度高。
? 可承受7Mpa高壓水力。
? 可實現車削、銑削、鏜削、鉆孔、攻絲等工藝。
系統擁有80位浮點數納米計算精度、ISO語言編譯器且兼容各種編程語言、短信功能、數控仿真及動畫支持等特色。
通過智能化編程使得操作者無需掌握復雜的G代碼(EIA/ISO),機床操作簡單。在PC機環境下的實時模擬操作和編程可以方便的實現工藝與編程集成,為建立制造執行系統提供了方便。
數控系統采用壓鑄鎂操作面板前蓋、基于面板且接口很少的CNC設計以及高防護等級,可在惡劣環境中可靠運行。無風扇、無硬盤的設計以及無需緩沖的NVRAM存儲器技術。
數控系統采用具有短行程按鍵的數控全鍵盤和高分辨率彩色顯示屏,易于操作。CNC數據可以通過操作面板正面的USB和RJ45接口快速簡單地傳輸。

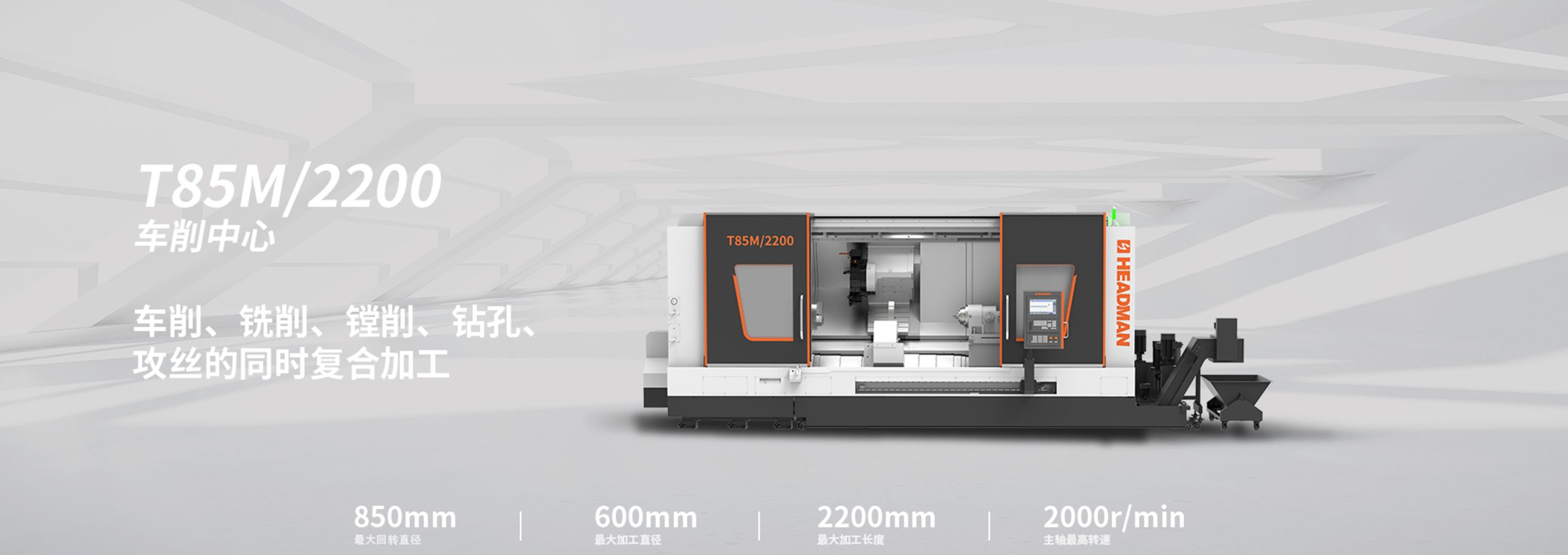

加工區 | |
---|---|
最大回轉直徑 | 850mm |
最大加工直徑 | 600mm |
最大加工長度 | 2200mm |
主軸 | |
---|---|
最高轉速(電主軸) | 2000r/min |
主機功率(連續/30min) | 96/125.2kw |
主軸端部形式 | A2-15 |
主軸孔直徑 | 185mm |
刀塔 | |
---|---|
刀具數量 | 12 |
換刀時間 | 0.25s |
最大鏜刀桿直徑 | Φ60mm |
刀方規格 | 32mm*32mm |
旋轉刀具 | |
---|---|
銑軸速度 | 3000r/min |
銑軸功率 | 8.8kW |
銑軸能力 | 鉆:Φ30mm;立銑刀:Φ50mm;攻絲:M30×3.5 |
行程 | |
---|---|
X軸行程 | 360mm |
Z軸行程 | 2345mm |
X軸快速進給速度 | 30m/min |
Z軸快速進給速度 | 30m/min |
精度 | |
---|---|
X軸雙向定位精度 | 0.011mm |
Z軸雙向定位精度 | 0.021mm |
X軸單向重復定位精度 | 0.003mm |
Z軸單向重復定位精度 | 0.006mm |
尺寸 | |
---|---|
標準機床長度 | 6727mm |
標準機床寬度 | 2550mm |
標準機床高度 | 2867mm |
標準機床重量 | 21710kg |
*產品(含具體配置、相關細節、外觀、技術參數等)以最終實物為準,設計與規格如有變動,恕不另行通知。最終解釋權歸海德曼所有。
本產品網頁中提及的具體配置、相關細節、外觀、技術參數等,不具有任何約束力。
具體的零售交易價格、產品配置及交易細節請與官方授權機構及人員確定,其他渠道可能導致您的財產及權益受到損失。
更多詳情,敬請蒞臨海德曼及各區域辦事處,或致電0576-87212222、0576-87370888。
